鋼包永久襯里澆注材料的損壞主要有兩個因素。一是反復(fù)使用產(chǎn)生過大的裂縫，這是由于澆注材料本身收縮過大或澆注材料線收縮過大造成的，反復(fù)使用裂縫擴(kuò)大;分段澆注時，澆注材料未集成在接縫處，出現(xiàn)橫向裂縫，裂縫在使用過程中擴(kuò)大;鋼殼附近的石棉板多次使用后有間隙，釋放永久襯里應(yīng)力，擴(kuò)大裂縫。第二，由于拆卸罐頭時澆注材料強(qiáng)度不足，導(dǎo)致表面損壞。

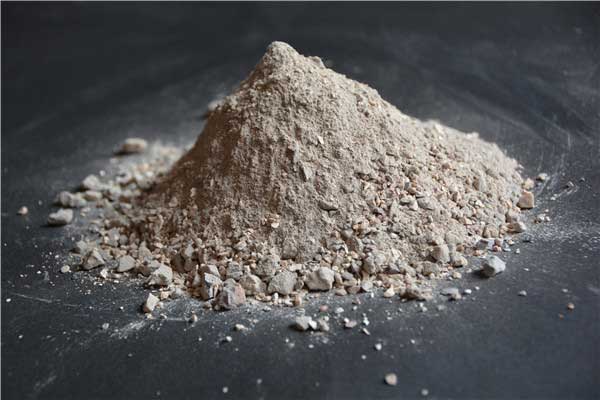

　　對低水泥高鋁永久襯澆料進(jìn)行不同加水量的比較試驗(yàn)發(fā)現(xiàn)：

　　隨著水量的增加，低水泥高鋁澆注料的孔隙率呈上升趨勢，體積密度呈下降趨勢，從而降低澆注料的抗壓強(qiáng)度和抗折強(qiáng)度。

　　通過多次對比試驗(yàn)可以看出，隨著加水量的增加，澆注料線的收縮率顯著增加，這將擴(kuò)大澆注料在使用過程中產(chǎn)生的收縮裂紋。當(dāng)?shù)退酀沧⒘系募铀吭黾?%時，樣品表面會出現(xiàn)明顯的收縮裂紋。此外，隨著加水量的增加，澆注料容易出現(xiàn)顆粒偏析，即顆粒下沉和粉末漂浮。粉末較多的部位收縮增加，使?jié)沧⒘蟽?nèi)部應(yīng)力不均勻，容易產(chǎn)生裂紋。

　　所以，有一些小方法可以提高鋼包永久層澆注料的性能：

　　1、控制澆注料的加水量

　　添加的水越多，澆注材料的強(qiáng)度和密度就越低，隨之而來的是孔隙率增加，燃燒后收縮增加。因此，在保證其施工和可操作性的前提下，應(yīng)盡量減少澆注材料的用水量，確保澆注材料的最佳使用性能。

　　2、有效保證施工時間的銜接

　　目前，鋼廠永久襯里澆注材料的鑄造是以磚代替模具，間歇分段鑄造。一般來說，整個磚模分為三個部分進(jìn)行砌體。第一段建成后，開始鑄造，然后建造第二段，然后繼續(xù)鑄造，以此類推。夏季環(huán)境溫度較高或特殊原因未及時鑄造，容易導(dǎo)致第二段鑄造時第一段材料初凝，導(dǎo)致兩段之間的連接不良，導(dǎo)致水平分層，使用后接縫處出現(xiàn)水平裂紋。因此，在施工過程中應(yīng)做好連接工作，減少兩段鑄造的間隔。

　　3、制定合理的烘焙制度

　　低水泥澆注料通過水合結(jié)合和凝聚結(jié)合獲得強(qiáng)度。低水泥澆注料對烘烤有嚴(yán)格的要求，特別是在300℃以下大量物理水和結(jié)晶水的排放階段。如果烘烤不當(dāng)，很容易剝落和開裂。必須制定合理的烘烤曲線，使成型體內(nèi)的水分順利排出。根據(jù)施工厚度，澆筑完成自然養(yǎng)護(hù)16~24小時，然后用模具烘烤約3天。拆下磚模，完成工作襯里，烘烤16小時以上。

　　當(dāng)沒有溫度控制裝置時，調(diào)整燃?xì)饬恳钥刂茰囟取Ｒ话阌眯』?、中火和大火烘烤。維護(hù)和烘烤時間根據(jù)鋼包的大小和永久層的厚度進(jìn)行調(diào)整，一般為60~80小時。通常，三種烘烤時間分別為24小時、24~32h、12~16h.

　　4、優(yōu)化永久襯澆配料配方

　　為解決裂紋過大的問題，對澆注料配方進(jìn)行了優(yōu)化改進(jìn)：

　　(1)在基質(zhì)中添加低雜質(zhì)膨脹劑，以抵消高溫下澆注材料的部分收縮。添加膨脹劑的澆注材料提高了澆注材料的體積穩(wěn)定性，改善了多次使用后裂紋的擴(kuò)大。

　　(2)將澆注料骨料的極限粒度上限從原來的8mm提高到12mm。經(jīng)檢測，引入大顆粒后，加水量可降低0.5%，1100℃抗折強(qiáng)度可提高2mpa。這是因?yàn)榇箢w粒的存在不僅可以起到骨架的作用，還可以改變長裂紋的方向，有助于防止裂紋的擴(kuò)展，提高澆注料的體積穩(wěn)定性。
