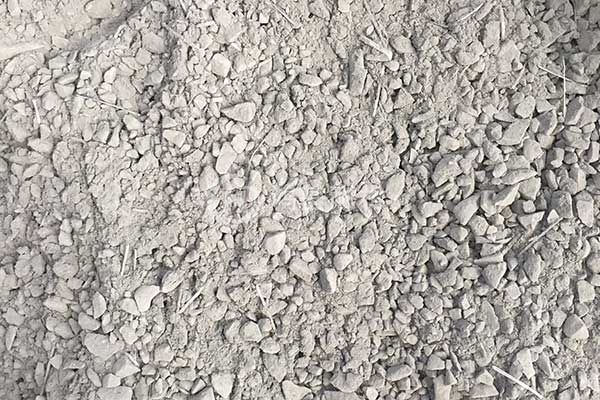

耐火澆注料澆注完畢后需要等到澆注料整體澆注完畢后才能進(jìn)行正常的烘爐操作，那么澆注料完畢后需要多久才能進(jìn)行正常的烘爐呢？一般來講，耐火澆注料澆注料完畢后，澆注料硬化需要24小時(shí)才能進(jìn)行脫模，然后進(jìn)行自然養(yǎng)護(hù)，大概需要3天左右才能進(jìn)行烘爐，這樣才能避免耐火澆注料因硬化不到位，在烘爐過程中出現(xiàn)脫落或者炸裂。

　　耐火澆注料的澆筑質(zhì)量和中路啟用的時(shí)間直接關(guān)系到爐子的使用效果和壽命，所以在前期投入生產(chǎn)之前，這個(gè)過程必須要有，而且話費(fèi)的時(shí)間較長，除了自然凝固之外，烘爐也要花費(fèi)大量的時(shí)間，而且要嚴(yán)格按照規(guī)定進(jìn)行，這樣才能保證耐火澆注料的質(zhì)量，同時(shí)投入生產(chǎn)后窯爐工作的穩(wěn)定。

　　我們都知道耐火澆注料烘爐對于耐火澆注料來講非常的重要，對窯爐來講烘烤影響著窯爐的使用壽命，如果烘爐不正確也有很大得幾率造成耐火澆注料的脫落，如果升溫過快，很有可能造成來爐膛炸裂，所以要嚴(yán)格按照規(guī)定來。以高鋁澆注料的烘爐方案為例，在開始烘烤時(shí)，要慢火進(jìn)行烘烤，同時(shí)不能向澆注料上潑灑柴油等其液體燃料，烘烤要慢慢升溫，升溫過程通常包括以下幾個(gè)升溫段，常溫至150℃、150℃至300℃、300℃至600℃，600℃至800℃以及800℃至使用溫度，每段升溫段要分別以15℃/h、15℃/h、10℃/h、20℃/h、30℃/h進(jìn)行緩慢升溫，同時(shí)要在150℃、300℃、600℃、800℃進(jìn)行保溫，保溫時(shí)間10個(gè)小時(shí)，整體烘爐時(shí)間大概在110個(gè)小時(shí)左右，但要注意，烘烤曲線要根據(jù)實(shí)際澆注厚度做適當(dāng)調(diào)整。

　　由此可以看出，從耐火澆注料的施工完畢到投產(chǎn)，大概需要一周的時(shí)間進(jìn)行固化和烘爐，所以不能著急投產(chǎn)，避免發(fā)生耐火澆注料脫落以及爆裂的危險(xiǎn)，從而影響投產(chǎn)。
