低水泥澆注料和高強(qiáng)澆注料均屬于不定型耐火材料，二者雖同屬耐火澆注料范疇，但在定義上存在明顯差異。很多人會(huì)誤以為低水泥澆注料的耐壓強(qiáng)度就一定高，實(shí)則不然，兩者在定義、結(jié)合機(jī)理、性能側(cè)重點(diǎn)及適用場(chǎng)景上均有本質(zhì)區(qū)別。

　一、定義上的本質(zhì)不同

　　低水泥澆注料通常指鋁酸鈣水泥含量在2%-6%(普通澆注料水泥含量為10%-20%)的耐火澆注料，其CaO含量低于2.5%。其核心特點(diǎn)是通過(guò)減少水泥用量，借助超微粉(如硅微粉、α-Al?O?微粉)分散技術(shù)及高效減水劑實(shí)現(xiàn)材料結(jié)合。

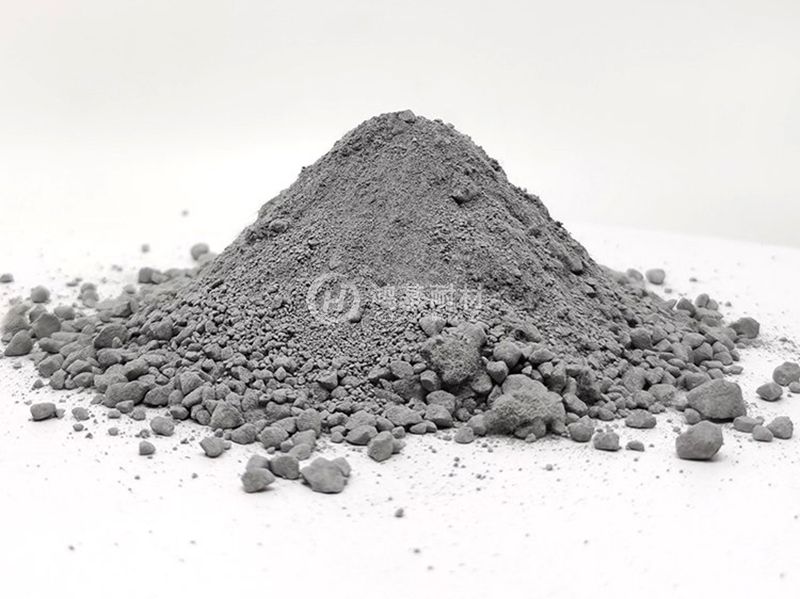

　　高強(qiáng)澆注料則是依據(jù)強(qiáng)度指標(biāo)來(lái)定義的耐火澆注料，核心強(qiáng)調(diào)材料在常溫或高溫環(huán)境下的耐壓強(qiáng)度、抗折強(qiáng)度，以及抗磨損、抗沖刷能力。

　　簡(jiǎn)言之，低水泥澆注料是“配方結(jié)構(gòu)”層面的概念，高強(qiáng)澆注料是“性能表現(xiàn)”層面的概念，二者存在交集，但不能直接劃等號(hào)。

　二、性能特點(diǎn)不同

　　低水泥澆注料因水泥用量較低，因此具有氣孔率低、密度大的特點(diǎn)。它不會(huì)在800-1200℃的中溫區(qū)間因水化物分解而出現(xiàn)強(qiáng)度下降，反而強(qiáng)度會(huì)隨溫度升高而提升，熱震穩(wěn)定性較普通澆注料可提高一倍以上，因此在抗熱震性、抗渣性及抗侵蝕性方面表現(xiàn)十分優(yōu)異。

　　高強(qiáng)澆注料的核心優(yōu)勢(shì)的是強(qiáng)度高、耐磨性強(qiáng)，其抗壓強(qiáng)度≥60MPa，常溫耐磨性更是達(dá)到16Mn鋼的10倍，因此在抗沖擊性和抗沖刷性上更為突出。

　三、施工與養(yǎng)護(hù)要求差異

　　低水泥澆注料的加水量通常在4%-6%，對(duì)攪拌控制要求較高，材料流動(dòng)性較好;養(yǎng)護(hù)時(shí)需在常溫下養(yǎng)護(hù)24小時(shí)以上，且需做好保濕措施;烘烤過(guò)程中則需緩慢升溫，防止材料爆裂。

　　高強(qiáng)澆注料的加水量更低，通常在3%-5%，攪拌時(shí)需采用強(qiáng)制攪拌機(jī)進(jìn)行作業(yè);由于其流動(dòng)性較差，施工時(shí)需借助振動(dòng)棒振動(dòng)成型;養(yǎng)護(hù)需嚴(yán)格按照說(shuō)明書(shū)操作，且烘烤時(shí)更易發(fā)生爆裂，因此必須嚴(yán)格執(zhí)行升溫曲線，確保施工質(zhì)量。

　四、應(yīng)用場(chǎng)景不同

　　正是由于兩者在性能上的差異，其應(yīng)用場(chǎng)景也存在顯著區(qū)別。低水泥澆注料常用于工作層溫度波動(dòng)大、對(duì)於抗熱震性要求較高的部位，例如加熱爐爐頂、鋼包襯體等。高強(qiáng)澆注料則適用于受強(qiáng)烈沖擊、磨損及高速氣流沖刷的部位，比如高爐出鐵溝、循環(huán)流化床鍋爐旋風(fēng)分離器、燒嘴磚等。

　　我們通常會(huì)認(rèn)為高強(qiáng)澆注料是低水泥澆注料的一種，但這種認(rèn)知并不完全準(zhǔn)確。高強(qiáng)澆注料既可以基于低水泥體系，也可以基于超低水泥甚至無(wú)水泥體系(如磷酸鹽結(jié)合);部分高強(qiáng)澆注料的水泥含量反而較高，其高強(qiáng)度主要通過(guò)特殊骨料實(shí)現(xiàn)。在選用材料時(shí)，并非強(qiáng)度越高越好，過(guò)高的強(qiáng)度可能會(huì)導(dǎo)致材料抗熱震性下降、烘烤難度增加、成本大幅攀升等問(wèn)題。對(duì)于溫度頻繁波動(dòng)的部位，兼顧適度強(qiáng)度與良好抗熱震性，才是最優(yōu)選擇。
