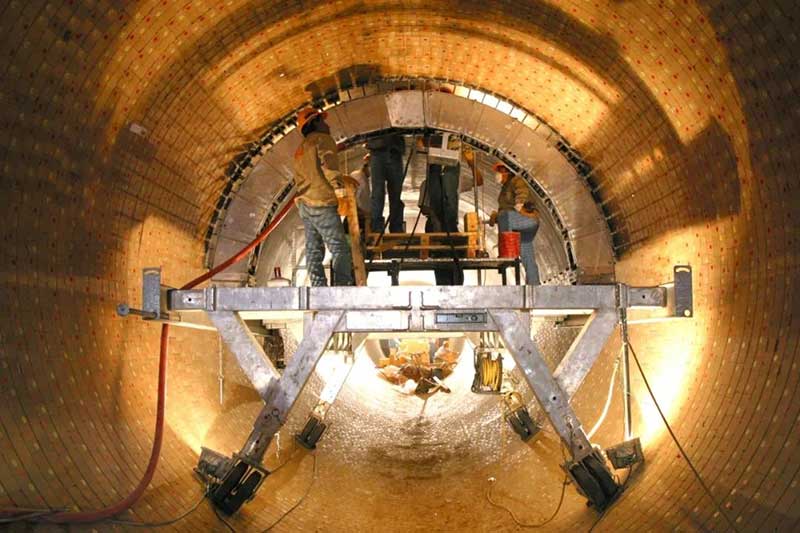

硅質(zhì)耐火磚被稱為硅磚，屬于酸性耐火磚，適用于酸性氣氛或溶液的高溫窯襯里，為了提高砌體的整體性能，經(jīng)常搭配耐火泥進(jìn)行使用，硅耐火泥漿應(yīng)作為接縫材料，砌筑時(shí)應(yīng)預(yù)留伸縮縫并灌漿，以提高砌體的整體質(zhì)量。

　　一、硅質(zhì)耐火磚的特點(diǎn)

　　硅磚是一種含有93%以上二氧化硅的耐火磚，以二氧化硅(>96%)為主要原料、礦化劑和粘結(jié)劑，經(jīng)混合、成型、干燥、燒制等工藝制成。

　　其主要特點(diǎn)如下：

　　1、硅磚是一種耐酸耐火材料，耐酸渣劑酸溶性強(qiáng)，耐堿腐蝕性差。

　　2、硅磚的荷載軟化溫度較高，一般為1640～1680℃之間。

　　3、當(dāng)溫度高于300℃接近熔點(diǎn)時(shí)，硅磚是穩(wěn)定的。1450℃時(shí)，體積膨脹率為1.5%-2.2%，有利于保證砌體結(jié)構(gòu)的強(qiáng)度和氣密性。

　　4、硅磚的缺點(diǎn)是耐熱震性(水冷1-4倍)、耐火性低(1670-1730℃)，不能用于溫度高、溫度變化頻繁的部位。

　　硅磚可分為焦?fàn)t硅磚、熱風(fēng)爐硅磚、電爐硅磚、玻璃窯硅磚等鑄造使用，根據(jù)磚的復(fù)雜性，可分為標(biāo)準(zhǔn)磚、普通磚、異形磚和特種磚。

　　二、硅耐火泥漿的特性

　　硅耐火泥漿由硅材料、軟粘土、化學(xué)粘合劑和添加劑組成。硅耐火泥漿的主要性能是：SiO2≥90%，干燥時(shí)抗彎強(qiáng)度≥1.5MPa，1400℃下3~4MPa，粘結(jié)時(shí)間為60-120s，硅質(zhì)耐火泥漿主要用于焦?fàn)t、玻璃爐等熱力設(shè)備。攪拌后，粘稠粘稠，失水慢，施工方便，磚縫飽滿，粘結(jié)力強(qiáng)，耐腐蝕性好，耐磨性好。同時(shí)，可以節(jié)省耐火漿的用量。
