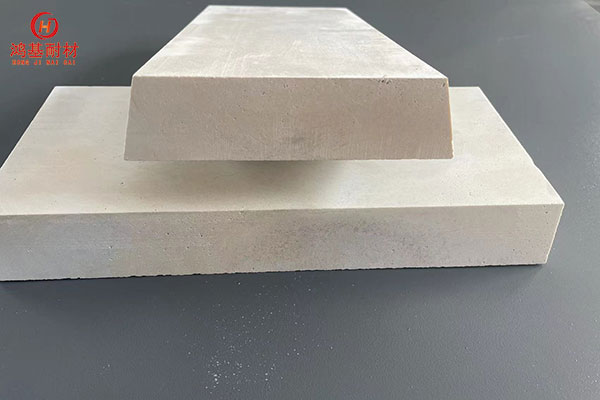

鋯剛玉磚是指含ZrO2 30~41%，主要礦物組成是剛玉及斜鋯石，和玻璃相的耐火磚。鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內(nèi)熔化后注入模型內(nèi)冷卻而形成的的白色固體，其巖相結(jié)構(gòu)由剛玉與鋯斜石的共析體和玻璃相組成，從相學(xué)上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結(jié)晶之間。

　　一、鋯剛玉磚的種類

　　(1)電熔鋯剛玉磚。又稱電熔AZS磚。由工業(yè)氧化鋁與精選鋯英石，加入少量Na2CO3電熔制成。生產(chǎn)高ZrO2含量鋯剛玉磚時(shí)，需加入部分ZrO2;熔融鋯剛玉磚俗稱白鐵磚，也稱剛玉斜鋯英磚。這些熔鑄材料是通過電弧熔化、隨后澆鑄到模具中并進(jìn)行長期熱處理而生產(chǎn)的。主要化學(xué)成分為Al2O3 50%~70%， ZrO2 20%~40%，其余為SiO2。主要礦物組成為斜鋯石(ZrO2)、剛玉(α-Al2O3)和玻璃相。斜向鋯石晶體構(gòu)成磚體的骨架，ZrO2熔點(diǎn)高(2715℃)，化學(xué)穩(wěn)定性好，耐酸堿介質(zhì)，尤其是玻璃液體。

　　(2)燒結(jié)鋯剛玉磚。燒結(jié)鋯剛玉磚又稱陶瓷粘結(jié)鋁硅鋯磚。與熔融鋯剛玉磚相比，燒結(jié)鋯剛玉磚的化學(xué)成分相似。但它具有無碳、玻璃相含量低、結(jié)構(gòu)均勻、無縮孔、良好的熱震穩(wěn)定性和耐腐蝕性等優(yōu)點(diǎn)。主要原料有：工業(yè)氧化鋁經(jīng)1450~1550℃煅燒成α-Al2O3，然后在振動磨中磨至2μm顆粒占50%左右;是以a-Al2O3、ZrO2和鋯剛玉熟料為原料，在穿梭窯中經(jīng)混合、成型、干燥、高溫?zé)Y(jié)而成。鋯剛玉熟料細(xì)粉。將以上三種原料按一定配比配料、混煉、高壓成型、干燥，在1700~1750℃燒成。

　　二、鋯剛玉磚的特點(diǎn)

　　電熔鋯剛玉磚的主要優(yōu)點(diǎn)是其高熱穩(wěn)定性和耐腐蝕性，使其能夠在工業(yè)實(shí)踐中承受玻璃罐中的極端條件長達(dá)10年以上。

　　燒結(jié)鋯剛玉磚對玻璃液侵蝕的抵抗性很強(qiáng)。此外，還由于存在部分穩(wěn)定的四方ZrO2 (t-ZrO2)，磚內(nèi)形成微裂紋有少量氣孔率，抗熱震性比AZS熔鑄磚強(qiáng)。

　　三、鋯剛玉磚的應(yīng)用

　　玻璃窯用熔鑄azs系列耐火磚具有優(yōu)異的抗熔融玻璃腐蝕性能。AZS磚用于玻璃接觸面(側(cè)墻、地磚等)和上層建筑(胸墻、端口、塔石等)，也可用于其他工業(yè)窯爐。

　　玻璃窯用燒結(jié)AZS磚一般用作玻璃窯的工作層，與熔融玻璃接觸，保護(hù)窯體，抵抗熔融玻璃的侵蝕。
