在耐火磚的砌筑過程中，耐火泥是磚與磚之間重要的粘結(jié)材料，它的性能與選擇一定程度上決定了整片耐火墻的性能，如果耐火泥選擇質(zhì)量不過關(guān)或者選擇不當(dāng)，再好的耐火磚也無法發(fā)揮其應(yīng)有性能，整個(gè)砌體將無法抵御高溫的“洗禮”，最終導(dǎo)致整片爐墻的坍塌。那么，在實(shí)際工程中應(yīng)該如何科學(xué)選擇耐火泥?本文從材質(zhì)匹配、結(jié)合劑類型、關(guān)鍵性能指標(biāo)、施工條件及常見誤區(qū)五個(gè)維度進(jìn)行系統(tǒng)解析。

　一、材質(zhì)要與耐火磚匹配

　　耐火泥選型的核心在于其化學(xué)成分必須與所砌筑的耐火磚材質(zhì)保持一致或相近，這是一條絕不容妥協(xié)的基本原則。

　　耐火泥的選擇之所以要與耐火磚性能保持一致，主要是為了避免在高溫下發(fā)生毀壞。如果耐火泥的性能低于耐火磚，高溫下耐火泥容易被燒毀，從而導(dǎo)致磚塊之間的松垮，從而導(dǎo)致爐墻松動(dòng)，同時(shí)會(huì)發(fā)生因膨脹不均導(dǎo)致砌縫開裂或錯(cuò)位，而且兩者如果性能不一致，很有可能發(fā)生不利的化學(xué)反應(yīng)，導(dǎo)致接縫處首先熔毀，進(jìn)而引發(fā)整個(gè)爐襯的結(jié)構(gòu)性破壞，所以兩者的性能必須保持一致。

　　材質(zhì)對應(yīng)關(guān)系：

　二、關(guān)鍵性能指標(biāo)：從數(shù)據(jù)看質(zhì)量

　　耐火泥在選擇時(shí)，其理化指標(biāo)也是我們需要關(guān)注的點(diǎn)，如耐火度、粘結(jié)強(qiáng)度、顆粒細(xì)度、體積穩(wěn)定性以及抗侵蝕性等。同時(shí)要與耐火磚的理化性能作對比，選擇一致或相近的。

　　1、耐火度

　　耐火泥的耐火度應(yīng)該不低于所砌筑耐火磚的耐火度。

　　2、粘結(jié)強(qiáng)度

　　包含常溫粘結(jié)強(qiáng)度和高溫粘結(jié)強(qiáng)度，是衡量耐火泥聯(lián)結(jié)能力的關(guān)鍵指標(biāo)。以GB/T 2994-2021標(biāo)準(zhǔn)為例，磷酸鹽結(jié)合高鋁質(zhì)耐火泥漿在1400℃×3h燒后的常溫抗折粘接強(qiáng)度要求達(dá)到6MPa以上。

　　3、顆粒細(xì)度

　　耐火泥的粒度根據(jù)使用要求而異，極限粒度一般小于1mm，有的小于0.5mm或更細(xì)。粉體越細(xì)，比表面積越大，水膜包裹越均勻，初粘力越高，灰縫可被壓到更薄，爐膛氣密性隨之提高。選用原則是：最大粒度不應(yīng)大于灰縫厚度的30%。

　　4、體積穩(wěn)定性

　　要求干燥收縮和高溫殘余收縮值較小，高溫使用后磚縫不開裂。普通耐火泥漿在高溫下體積收縮較大，荷重軟化開始點(diǎn)通常比耐火磚低，因此在選擇時(shí)需特別關(guān)注這一點(diǎn)。

　　5、抗侵蝕性

　　應(yīng)能抵抗煤氣、熔渣、鐵水等的化學(xué)侵蝕，顯氣孔率和透氣度要小，氣密性好。根據(jù)窯爐內(nèi)的介質(zhì)環(huán)境選擇具有相應(yīng)抗侵蝕能力的泥漿：酸性環(huán)境優(yōu)先選用硅質(zhì)或高鋁質(zhì)泥漿，堿性環(huán)境需采用鎂質(zhì)泥漿。

　三、施工性能：現(xiàn)場適配不可忽視

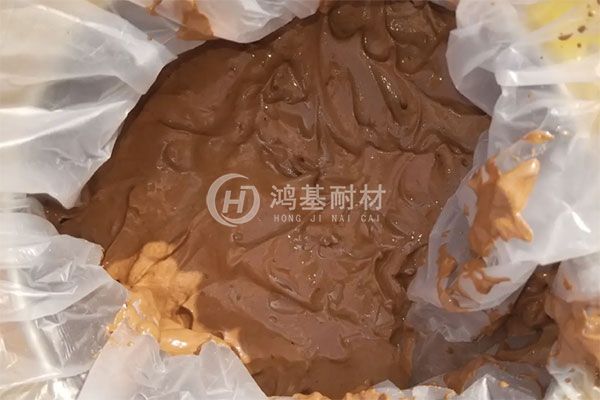

　　耐火泥的形態(tài)主要分為粉末狀和膠泥狀兩種，兩者在使用方法上存在差異，但施工方式上一致。

　　1、使用方法

　　粉狀耐火泥需要再現(xiàn)場加水或者結(jié)合劑調(diào)配使用，要求施工人員具有一定的經(jīng)驗(yàn)，加水誤差需控制在±2%以內(nèi)，加水量過大會(huì)出現(xiàn)水漿分離，過小則攪拌不均。調(diào)制好的水硬性和氣硬性泥漿不得再加水使用，已初凝的泥漿不得繼續(xù)使用。而膠泥狀耐火泥則不需要進(jìn)行現(xiàn)場調(diào)配，直接打開攪拌即可使用。

　　2、施工環(huán)境

　　耐火泥在施工時(shí)要在合適的溫度下。當(dāng)溫度低于5℃時(shí)，耐火泥粘性不足，無法正常施工，需加入CMC等粘結(jié)劑或采取升溫措施。當(dāng)溫度高于35℃時(shí)，泥漿凝結(jié)過快，來不及完成砌筑操作。

　　3、灰縫控制

　　在高溫應(yīng)力作用下，耐火泥灰縫厚度一般不能超過2mm，不動(dòng)設(shè)備襯里要求更嚴(yán)，應(yīng)在2mm以內(nèi)?；铱p中火泥飽滿度要求達(dá)到95%以上。

　　4、粒度與攪拌

　　攪拌應(yīng)均勻充分，機(jī)械攪拌每罐不超過5分鐘，人工攪拌需不斷攪拌至均勻。泥漿應(yīng)具有良好的流動(dòng)性、塑性和保水性能，能保持均勻狀態(tài)不離析沉淀，在揉磚時(shí)間內(nèi)不干涸。

　四、常見誤區(qū)與避坑指南

　　誤區(qū)1：耐火泥越貴越好

　　關(guān)鍵在于性能是否匹配使用場景，而非價(jià)格高低。應(yīng)根據(jù)窯爐溫度、磚材質(zhì)、介質(zhì)環(huán)境等綜合選擇。

　　誤區(qū)2：只看鋁含量，忽視細(xì)度

　　現(xiàn)場常把鋁含量當(dāng)成唯一標(biāo)尺，但高鋁配方因玻璃相少、燒結(jié)活性低，反而需要更細(xì)的粉體才能激發(fā)早期粘結(jié)。驗(yàn)收時(shí)除了化驗(yàn)化學(xué)成分，更應(yīng)現(xiàn)場調(diào)漿：刀刮磚面不掉渣，泥條下垂不流掛，三分鐘初凝、半小時(shí)可揉，才算真正過關(guān)。

　　誤區(qū)3：不同材質(zhì)的耐火泥混用

　　不同材質(zhì)的耐火泥不得混用。砌筑黏土磚必須使用黏土質(zhì)耐火泥，砌筑高鋁磚必須使用高鋁質(zhì)耐火泥，不得混用。

　　誤區(qū)4：用水調(diào)制的耐火泥適合所有場合

　　用水調(diào)制的耐火泥成本低、施工方便，但冷態(tài)粘結(jié)強(qiáng)度比磷酸鹽結(jié)合的耐火泥低，在高溫工況下可能出現(xiàn)掉磚現(xiàn)象。磷酸鹽結(jié)合的火泥強(qiáng)度隨溫度升高而升高，粘結(jié)性極強(qiáng)，更適合高溫苛刻部位。

　　耐火泥的選擇要綜合考慮耐火磚材質(zhì)、工作溫度、介質(zhì)環(huán)境、施工條件、成本預(yù)算等多重因素。選型時(shí)應(yīng)遵循“材質(zhì)匹配、溫度適配、介質(zhì)適應(yīng)”三大原則。它不僅是將耐火磚粘合在一起的“粘合劑”，更是窯爐高溫襯體的“第一道防線”。選對了耐火泥，耐火磚才能發(fā)揮其應(yīng)有的價(jià)值;選錯(cuò)了耐火泥，再優(yōu)質(zhì)的磚也會(huì)變成“一盤散沙”。
