鋁電解槽作為電解鋁生產(chǎn)的核心熱工設(shè)備，其穩(wěn)定運行決定著鋁企的經(jīng)濟效益。然而鋁電解槽的工作環(huán)境惡劣，通常情況下鋁電解槽中的溫度能夠達到上千度，而且伴隨著極具腐蝕性的冰晶石-氧化鋁熔鹽電解質(zhì)以及高溫鈉蒸汽和鋁液的侵蝕，所以及其考驗?zāi)突鸩牧系馁|(zhì)量，為了解決這樣的問題，目前常用的耐火材料主要有防滲磚和干式防滲澆注料，今天我們就來了解一下防滲磚。

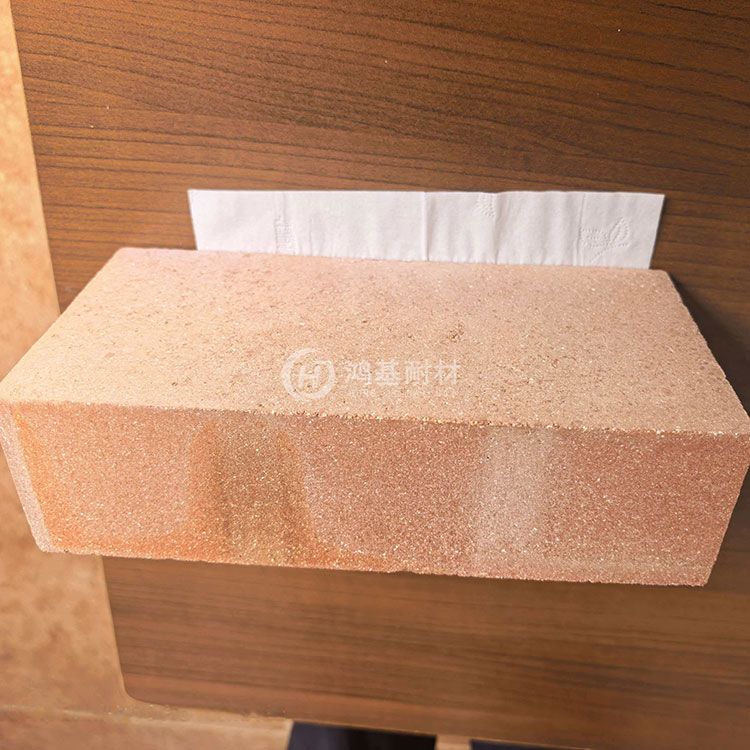

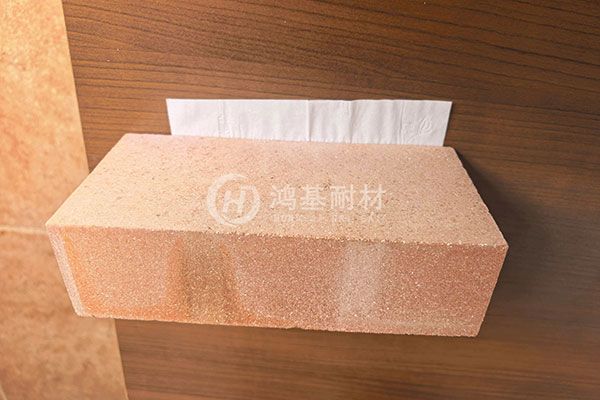

　一、防滲磚的簡介

　　防滲磚主要以硅酸鋁、焦寶石等為主原料，并通過高壓成型和高溫煅燒成型。在高溫?zé)Y(jié)過程中，會與從陰極炭塊滲透下來的電解質(zhì)反應(yīng)，原位生成一層致密的玻璃體狀霞石層，形成物理化學(xué)屏障，阻止液體電解質(zhì)及其蒸汽繼續(xù)滲透，從而保護電解槽保溫層不被破壞，確保熱平衡，延長電解槽使用壽命

　二、防滲磚的特點

　　1. 優(yōu)異的防滲性能

　　防滲磚采用高硅低鋁配方(Al?O?含量通常≤25%，SiO?≥65%)，當Al?O?/SiO?質(zhì)量比大于0.9時，能有效抑制Na和NaF的滲透。滲入的Na與NaF能與Al?O?-SiO?質(zhì)耐火材料反應(yīng)生成霞石(Na?O·Al?O?·2SiO?)，從而堵塞氣孔，阻止繼續(xù)滲透。

　　抗熔融冰晶石腐蝕性能優(yōu)異，滲透區(qū)域反應(yīng)面積可控制在≤3.5cm²，滲透深度≤3.5mm。

　　2. 高強度與結(jié)構(gòu)穩(wěn)定性

　　常溫耐壓強度≥15MPa(國內(nèi)標準)，優(yōu)質(zhì)產(chǎn)品可達≥23MPa。

　　體積密度≥1.93g/cm³，顯氣孔率≤27%，結(jié)構(gòu)致密。

　　3. 良好的隔熱保溫性能

　　導(dǎo)熱系數(shù)較低(熱面溫度400℃時≤0.60W/(m·K))，兼具隔熱與防滲雙重功效，有效降低電解槽熱量散失，提高能源利用效率。

　　4. 優(yōu)良的抗熱震性

　　能夠承受電解槽運行過程中的溫度波動和熱沖擊，保持結(jié)構(gòu)完整性。熱膨脹率(1000℃頂桿法)≤0.75%。

　　5. 耐高溫性能

　　耐火度≥1630℃，能在960-970℃的電解環(huán)境下長期穩(wěn)定工作。

　　6. 環(huán)保與經(jīng)濟性

　　可采用廢耐酸磚、廢電瓷、廢硅磚等工業(yè)廢棄物作為原料，實現(xiàn)資源循環(huán)利用，降低生產(chǎn)成本，環(huán)境協(xié)調(diào)性好。

　三、防滲磚的應(yīng)用

　　1. 鋁電解槽底部防滲層

　　鋪設(shè)在陰極炭塊與底部保溫磚之間，替代傳統(tǒng)的耐火磚和氧化鋁粉層，阻止電解質(zhì)和鋁液向下滲透，防止漏槽事故。

　　2. 鋁電解槽側(cè)壁防滲

　　用于側(cè)壁炭磚與隔熱層之間，阻止Na/NaF蒸汽及鋁液向側(cè)壁滲透，保護側(cè)部保溫結(jié)構(gòu)。

　　3. 大型電解槽(≥500kA)

　　隨著電解槽容量增大，工作條件更加惡劣，對防滲磚的強度、抗侵蝕性和防滲效果要求更高。新型防滲磚能滿足大型電解槽正常運行周期內(nèi)的高溫、高壓環(huán)境需求。

　　4. 電解槽維修與改造

　　在電解槽大修時，防滲磚可替代傳統(tǒng)干式防滲料，解決干式防滲料"防滲不防漏"的問題，顯著提高維修后的槽壽命。

　　鋁電解槽防滲磚作為電解鋁生產(chǎn)中的關(guān)鍵耐火材料，其性能直接關(guān)系到電解槽的壽命、生產(chǎn)安全和能耗水平，是現(xiàn)代鋁電解工業(yè)不可或缺的重要材料。
